A lényeg röviden

  • A BMS a tároló „agya”. Cellánként méri a feszültséget, a hőmérsékletet és az áramot, és lekapcsol, mielőtt baj lenne.
  • A BMS határozza meg a kivehető kW-ot is. A töltő- és kisütőáram-korlátot nem az inverter, hanem a BMS adja meg – a kWh-t pedig a cellák közötti egyensúly.
  • LFP-nél nehezebb a töltöttség becslése. A lapos feszültséggörbe miatt a SOC-kijelzés tévedhet, ezért kell rendszeres teljes feltöltés és jó algoritmus.
  • A meghibásodások többsége nem a cellában kezdődik. Az EPRI–PNNL–TWAICE elemzés szerint a vizsgált esetek jelentős részében a vezérlés, az integráció vagy az üzemeltetés volt a gyökérok.
  • Az EU jog már előírja a SOH-adatokat. 2024. augusztus 18. óta a helyhez kötött tárolók BMS-ének tartalmaznia kell az állapot- és élettartam-paramétereket.

Mi az a BMS, és miért nem „csak egy elektronika”?

A BMS (Battery Management System, magyarul akkumulátor-felügyeleti vagy akkumulátorkezelő rendszer) az a mérő- és vezérlőelektronika, amely az energiatároló minden egyes celláját figyeli, és a teljes akkumulátort a biztonságos működési tartományon belül tartja. Egy lítiumion-akkumulátor – így a LiFePO4 (LFP) is – BMS nélkül nem üzemeltethető biztonságosan: a túltöltés, a mélykisütés, a túláram és a szélsőséges hőmérséklet egyaránt maradandó károsodást, a legrosszabb esetben hőmegfutást okozhat.

A gyakorlatban a BMS három dolgot dönt el egyszerre: mennyi energiát lehet biztonságosan kivenni (kWh), milyen gyorsan (kW), és meddig bírja a rendszer (élettartam). Ezért egy jó cellákra épülő, de gyenge BMS-sel szerelt tároló rosszabbul teljesíthet, mint egy közepes cellákra épülő, de jól felügyelt rendszer.

Fontos elválasztani a BMS-t az EMS-től (Energy Management System). A BMS az akkumulátor belső állapotáért felel; az EMS azt dönti el, mikor töltsön vagy süssön ki a tároló – például peak shaving vagy önfogyasztás-optimalizálás céljából. Az EMS a BMS által megengedett kereteken belül dolgozik, azokat soha nem írhatja felül.

A BMS öt alapfeladata

1. Mérés. Cella- vagy cellacsoport-szintű feszültségmérés, több ponton hőmérsékletmérés, valamint a teljes áramkör áramának mérése. Ipari rendszereknél ehhez szigetelésiellenállás-figyelés is társul.

2. Védelem. Ha bármely cella kilép a megengedett feszültség- vagy hőmérséklet-tartományból, a BMS előbb korlátozza az áramot, végső esetben a kontaktorokkal vagy MOSFET-kapcsolókkal leválasztja az akkumulátort.

3. Állapotbecslés. A töltöttségi szint (SOC, State of Charge) és az öregedési állapot (SOH, State of Health) kiszámítása. Ez adja a kijelzőn látható százalékot és a garanciális vitákban kulcsfontosságú kapacitásadatot.

4. Balanszolás. A sorba kötött cellák töltöttségének kiegyenlítése, hogy a leggyengébb cella ne korlátozza az egész csomagot.

5. Kommunikáció és naplózás. Az inverter felé folyamatosan közli a megengedett töltő- és kisütőáramot, a hibakódokat és a riasztásokat, és eltárolja az eseményeket – ez utóbbi hibakeresésnél és garanciaügyekben felbecsülhetetlen.

Cella, modul, rack: hogyan épül fel egy BMS?

Egy otthoni, 5–15 kWh-s tárolóban a BMS jellemzően egyetlen panel az akkumulátorházban, esetleg modulonként egy kisebb mérőegységgel. Nagyobb, magasfeszültségű (HV) rendszerekben már hierarchikus felépítés a jellemző:

  • BMU / CSC (modulszint): a modul celláinak feszültségét és hőmérsékletét méri, és itt történik a balanszolás is.
  • Rack BMS / BCU (toronyszint): összesíti a modulok adatait, számolja a SOC-t és a SOH-t, vezérli a kontaktorokat és a biztosítókat.
  • Rendszer-BMS (ipari BESS-nél): több rack párhuzamos működését hangolja össze, és ez tartja a kapcsolatot az inverterrel (PCS) és az EMS-sel.

A hierarchia azért számít, mert párhuzamos toronyoknál a BMS-nek azt is kezelnie kell, hogy az egymás mellé kapcsolt egységek eltérő töltöttségen ne „töltsék át” egymást. Bővítéskor – amikor egy új modul kerül egy évek óta üzemelő mellé – ez a funkció dönti el, hogy a bővítés zökkenőmentes lesz-e.

SOC és SOH: honnan tudja a tároló, mennyi energia van benne?

A SOC-becslés két alapmódszerre épül. Az egyik az áramintegrálás (coulomb counting): a BMS összeadja a be- és kifolyó töltést. Ez rövid távon pontos, de a mérési hiba idővel halmozódik. A másik a feszültség alapú becslés: a nyugalmi cellafeszültségből következtet a töltöttségre. A jó BMS a kettőt kombinálja, és időnként „újrakalibrál”.

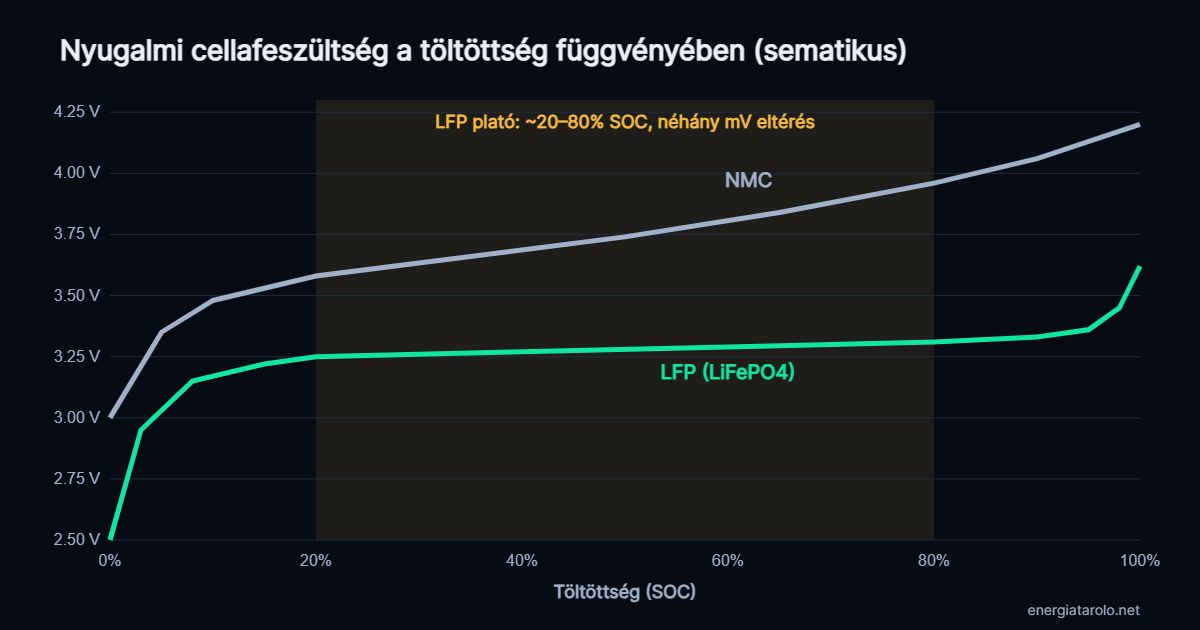

Sematikus diagram: LFP és NMC cella nyugalmi feszültsége a töltöttség függvényében. Az LFP görbe körülbelül 20 és 80 százalék között szinte vízszintes platón halad, az NMC görbe egyenletesen emelkedik.

Sematikus ábra: az LFP cella feszültsége a töltöttségi tartomány nagy részében alig változik, ezért feszültségből nehéz pontos SOC-t becsülni. A pontos görbe cellatípusonként eltér.

Itt jön a LiFePO4 sajátossága. Az LFP cella feszültsége nagyjából 20 és 80% töltöttség között szinte vízszintes platón halad, így két cella között jellemzően csak néhány millivoltos eltérés utalhat akár jelentős töltöttségkülönbségre is. Ami biztonsági szempontból előny – stabil, kiszámítható kémia –, az a mérés szempontjából kihívás. Ezért tapasztalják sokan, hogy az LFP tároló kijelzője hetekig „csúszik”, majd egy teljes feltöltésnél hirtelen korrigál.

A SOH azt mutatja meg, hogy a kapacitás és a belső ellenállás mennyit romlott az új állapothoz képest. Ez a garanciánál kulcskérdés: a legtöbb gyártó 10 év után jellemzően 60–70% körüli megmaradó kapacitást vállal, és ennek ellenőrzése a BMS-adatokon múlik. A részletekért lásd az élettartamról és garanciáról szóló cikkünket.

Passzív és aktív balanszolás: mi a különbség?

A sorba kötött cellák soha nem teljesen egyformák: kicsit eltér a kapacitásuk, az önkisülésük és a hőmérsékletük. Idővel a töltöttségük szétcsúszik, és mivel a BMS a legelőször telő cellánál leállítja a töltést, a legelőször kiürülőnél pedig a kisütést, a csomag használható kapacitása csökken.

Passzív balanszolásnál a BMS a magasabb töltöttségű cellákból ellenálláson keresztül hővé alakítja a többletet. Egyszerű és olcsó, de a balanszolóáram jellemzően csak 50–200 mA, és a folyamat többnyire csak a töltés végén, a feszültséggörbe meredek szakaszán működik. Aktív balanszolásnál a töltést kondenzátorok vagy induktív átalakítók viszik át a magasabb cellákból az alacsonyabbakba; ez akár ampernagyságrendű áramot és jellemzően 90% feletti átviteli hatásfokot jelent, cserébe bonyolultabb és drágább.

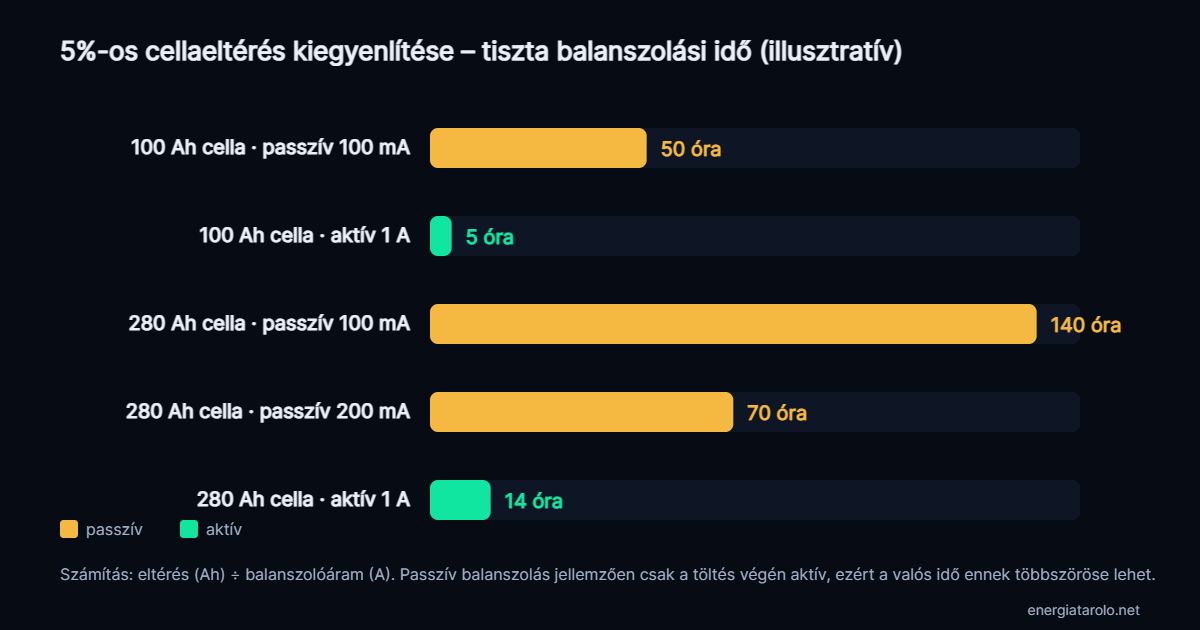

Összehasonlító diagram: passzív balanszolás (ellenálláson hővé alakított többlet, 50–200 mA) és aktív balanszolás (energiaátvitel cellák között, akár 1–2 A) – illusztratív kiegyenlítési idők egy 5 százalékos eltérésnél.

Illusztratív számítás: 5%-os cellaeltérés kiegyenlítéséhez szükséges tiszta balanszolási idő különböző cellaméreteknél és balanszolóáramoknál.

Illusztratív példa: egy 100 Ah-s cellánál 5%-os eltérés 5 Ah töltést jelent. 100 mA-es passzív balanszolással ez nagyjából 50 óra tiszta balanszolási idő – mivel azonban ez csak a töltés végén aktív, a valóságban napokig-hetekig tarthat. Egy ipari, 280 Ah-s cellánál ugyanez az eltérés 14 Ah, azaz közel 140 óra. Ezért fontos nagy rendszereknél a balanszolás kapacitása, és ezért javasolják a gyártók LFP tárolóknál az időnkénti teljes feltöltést.

Védelmi határok: feszültség, áram, hőmérséklet

A BMS a gyártó által megadott működési ablakot (Safe Operating Area) felügyeli. A jellemző határok LFP celláknál:

Paraméter Jellemző LFP-tartomány Mi történik a határon?
Cellafeszültség, felső kb. 3,60–3,65 V Töltés leállítása, túllépésnél leválasztás
Cellafeszültség, alsó kb. 2,5–2,8 V Kisütés leállítása, mélykisütés elleni védelem
Töltési hőmérséklet jellemzően 0 °C felett Fagypont alatt tilt vagy erősen korlátoz (lítiumkiválás veszélye)
Kisütési hőmérséklet jellemzően −20 és +55 °C között Áramkorlátozás, majd lekapcsolás
Áram (C-rate) otthoni: 0,5–1C, ipari: 0,25–1C Az inverter felé küldött áramkorlát csökkentése

Itt jelenik meg a gyakori félreértés a kW és a kWh között. A BMS által engedélyezett áram határozza meg a tároló teljesítményét (kW), a cellák kapacitása és egyensúlya pedig a kivehető energiát (kWh). Egy 10 kWh-s tároló, amelynek BMS-e hidegben 0,2C-re korlátozza a töltést, télen csak kb. 2 kW-tal tud tölteni – akkor is, ha az inverter 6 kW-ra képes. Bővebben: kW vagy kWh? A C-rate a gyakorlatban.

Kommunikáció az inverterrel: a zárt hurok

A modern lítiumos tárolók zárt hurkú (closed-loop) kommunikációval dolgoznak: a BMS jellemzően CAN-buszon vagy RS485-ön másodpercenként közli az inverterrel a megengedett maximális töltő- és kisütőáramot, a töltési célfeszültséget és a SOC-t. Az inverter ennek alapján szabályoz.

Ha a kommunikáció nem működik, az inverter vagy leáll, vagy „nyílt hurkú”, feszültségalapú módba vált, ahol a BMS már csak végső védelemként, kapcsolással avatkozik be. Ez nem biztonsági katasztrófa, de rontja a kihasználást és gyorsíthatja az öregedést. Ezért az inverter–akkumulátor kompatibilitási listát minden esetben ellenőrizni kell: nem elég, hogy „mindkettő 48 V-os”, a protokollnak és a firmware-verziónak is egyeznie kell. Meglévő napelemes rendszer bővítésénél erről az AC és DC csatolásról szóló cikkünkben írtunk részletesen.

Mit mutatnak a nemzetközi meghibásodási adatok?

Az amerikai EPRI (Electric Power Research Institute), a PNNL nemzeti laboratórium és a TWAICE akkumulátor-analitikai cég 2024-ben közösen elemezte az EPRI BESS-meghibásodási adatbázisát. Az akkor 81 eseményből 26-nál volt elegendő információ a gyökérok megállapításához, és az eredmény sokakat meglepett: csak három esetben lehetett a hibát cella- vagy modulhibára visszavezetni.

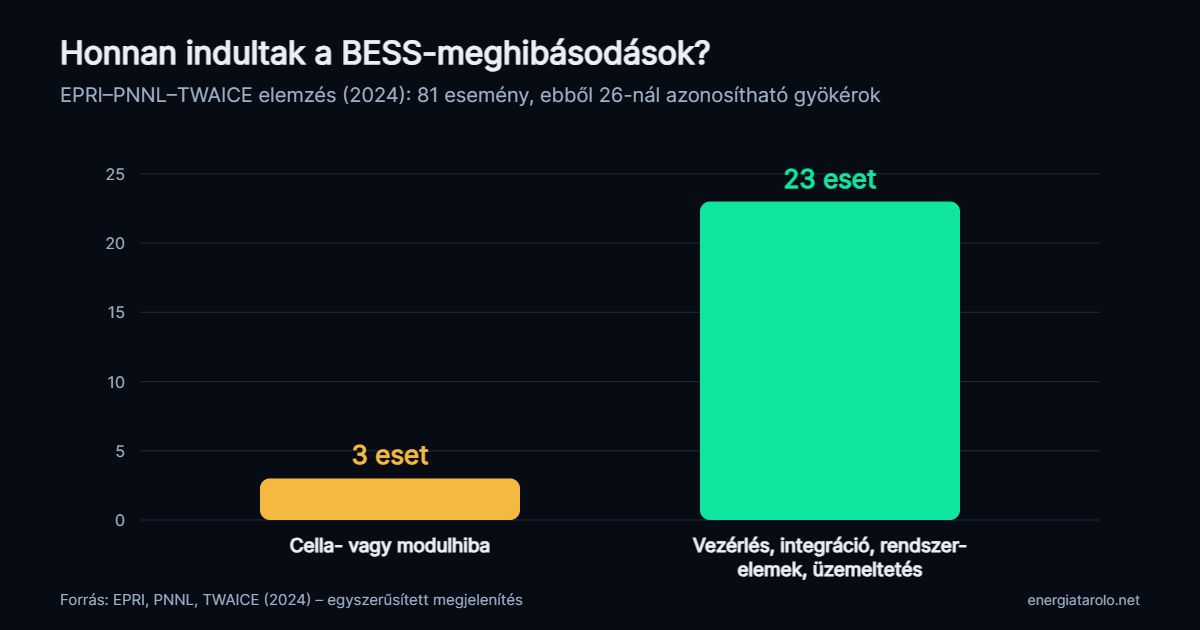

Oszlopdiagram az EPRI–PNNL–TWAICE 2024-es elemzése alapján: 26 gyökérokkal azonosított BESS-meghibásodásból mindössze 3 eredt cella- vagy modulhibából, a többi a vezérlésben, az integrációban vagy a rendszer egyéb elemeiben kezdődött.

Forrás: EPRI–PNNL–TWAICE, 2024. A 26 azonosított gyökérokú esetből 3 volt cella/modul eredetű. Az ábra a publikált összesítés egyszerűsített megjelenítése.

Az elemzés szerint a hibák túlnyomó része a vezérlésben (BMS, EMS) vagy a rendszer többi elemében (kábelezés, hűtés, védelmek, csatlakozások) kezdődött, és a gyökérok gyakran az integráció, a szerelés vagy az üzemeltetés volt. A tanulság egy magyar beruházó számára is egyértelmű: a cellagyártó neve önmagában nem garancia. Legalább ennyire számít, hogy ki integrálta a rendszert, hogyan állították be a BMS-t, és van-e valaki, aki a riasztásokat figyeli. A telepítési hely és a tűzvédelem szempontjairól külön cikkben írtunk.

Az EU akkumulátorrendelet és a BMS-adatokhoz való jog

Az (EU) 2023/1542 akkumulátorrendelet – amely Magyarországon is közvetlenül alkalmazandó – kifejezetten foglalkozik a BMS-sel. A 14. cikk szerint 2024. augusztus 18-tól a helyhez kötött energiatároló akkumulátorok BMS-ének naprakész adatokat kell tartalmaznia az állapotot és a várható élettartamot meghatározó paraméterekről (a rendelet VII. melléklete szerint), például a kapacitásról, a teljesítményképességről és a belső ellenállásról.

Legalább ilyen fontos, hogy ezekhez az adatokhoz a jogszerű vásárló – vagy az általa megbízott harmadik fél – csak olvasási, de hátrányos megkülönböztetéstől mentes hozzáférést kaphat, többek között a maradványérték becslése, az újrahasznosítás előkészítése, illetve aggregátoron keresztüli piaci részvétel céljából. A következő lépés az akkumulátor-útlevél: a 2 kWh feletti ipari akkumulátorokra – ide tartoznak a helyhez kötött tárolók is – 2027. február 18-tól kötelező a digitális útlevél.

A gyakorlatban ez azt jelenti, hogy érdemes olyan rendszert választani, amelynek gyártója dokumentáltan hozzáférhetővé teszi a SOH-adatokat, és nem csak egy zárt felhőalkalmazásban mutat egy százalékot.

Otthoni és ipari BMS összehasonlítva

Szempont Otthoni tároló (5–30 kWh) Ipari BESS (100 kWh – több MWh)
Felépítés 1 szintű vagy modul + fő BMS 3 szintű: modul, rack, rendszer
Balanszolás jellemzően passzív passzív vagy aktív, nagyobb árammal
Leválasztás MOSFET vagy relé DC kontaktorok, biztosítók, megszakító
Hőkezelés passzív vagy ventilátoros léghűtés vagy folyadékhűtés, HVAC
Kommunikáció CAN / RS485 az inverter felé, felhős app CAN / Modbus TCP a PCS és EMS felé, SCADA
Kiegészítő védelem alap hőmérséklet- és áramvédelem szigetelésfigyelés, gázérzékelés, tűzoltó rendszer integráció
Adathozzáférés gyakran csak gyártói app részletes cellaszintű naplók, távfelügyelet

Nem tudod eldönteni, jó-e a kiszemelt tároló BMS-e?

Küldd el az ajánlatot vagy az adatlapot, és megnézzük, mit tud a BMS, kompatibilis-e az invertereddel, és hozzáférsz-e majd az állapotadatokhoz.

Kérek egy szakmai véleményt

Mit kérdezz meg vásárlás előtt? – BMS-ellenőrzőlista

Cellaszintű vagy csak modulszintű a mérés? A cellaszintű feszültségmérés az alapelvárás; ipari rendszernél legalább modulonként több hőmérséklet-érzékelő kell.

Milyen a balanszolás? Passzív vagy aktív, és mekkora árammal? Nagy cellakapacitásnál ez döntő.

Rajta van-e az inverter a gyártó kompatibilitási listáján – a konkrét firmware-verzióval együtt?

Hogyan kezeli a hideget? Van-e önfűtés, és mekkora a töltőáram 0–10 °C között? Egy fűtetlen garázsban ez télen komoly korlát lehet.

Hozzáférsz-e a naplókhoz és a SOH-adatokhoz? Exportálhatók-e, vagy csak egy app kijelzőjén látszanak? Garanciavitánál ez perdöntő.

Milyen tanúsítványokkal rendelkezik? Helyhez kötött lítiumos tárolóknál jellemzően az IEC 62619 (biztonság) és a kapcsolódó elektromos biztonsági szabványok a relevánsak; ipari projekteknél a tűzterjedési vizsgálatok is.

Van-e távoli firmware-frissítés és ki felel érte? A BMS-szoftver hibáit a gyártók jellemzően frissítéssel javítják.

Gyakori hibák a gyakorlatban

Keverés különböző korú modulokkal. Egy több éve üzemelő toronyba új modult tenni csak a gyártó által jóváhagyott módon, BMS-oldali támogatással szabad.

Soha nincs teljes feltöltés. Ha az EMS mindig 80–90% között tartja az LFP tárolót, a SOC-becslés elcsúszik és a passzív balanszolás nem dolgozik. Időnként egy teljes ciklus szükséges.

A riasztások figyelmen kívül hagyása. A „cellaeltérés”, „szigetelési hiba” vagy „kommunikációs hiba” üzenetek korai figyelmeztetések, nem kozmetikai gondok.

Nem kompatibilis inverter, „majd megy valahogy”. Nyílt hurkú üzemben a rendszer működik, de a BMS nem tudja finoman szabályozni a töltést.

Rossz telepítési hely. A BMS lekapcsolja a túlmelegedő vagy fagyott akkumulátort, de nem javítja meg a környezetet. A hőmérséklet a BMS-nél is jobban meghatározza az élettartamot.

Gyakori kérdések

Működhet egy lítiumos energiatároló BMS nélkül?

Biztonságosan nem. A lítiumion-cellák – az LFP is – túltöltésre, mélykisütésre és hőmérsékleti szélsőségekre érzékenyek, ezért minden tanúsított tárolóban van BMS.

Miért ugrik hirtelen a töltöttség kijelzése?

LFP celláknál a lapos feszültséggörbe miatt a SOC-becslés idővel elcsúszhat. Teljes feltöltéskor vagy mély kisütéskor a BMS újrakalibrál, ilyenkor ugrik a kijelzett érték. Ez önmagában nem hiba.

Az aktív balanszolás mindig jobb?

Nem feltétlenül. Kisebb otthoni tárolóknál jó minőségű cellákkal a passzív balanszolás általában elég. Nagy cellakapacitásnál, sok sorba kötött cellánál vagy ritka teljes feltöltésnél az aktív balanszolás előnye jobban érvényesül.

A BMS korlátozza a tároló teljesítményét?

Igen. A BMS közli az inverterrel a megengedett töltő- és kisütőáramot, ami hidegben, magas vagy alacsony töltöttségnél csökkenhet. Ezért lehet, hogy a tároló télen kevesebb kW-tal tölt, mint amit az adatlap mutat.

Ki fér hozzá a BMS adataihoz?

Az EU akkumulátorrendelet 14. cikke alapján a jogszerű vásárló, illetve az általa megbízott harmadik fél csak olvasási hozzáférést kaphat az állapot- és élettartam-paraméterekhez. A pontos hozzáférési módot a gyártó határozza meg.

Mit csináljak, ha a BMS hibát jelez?

Ne kapcsold ki-be többször a rendszert, és ne próbálj meg áthidalni védelmet. Jegyezd fel a hibakódot, és értesítsd a telepítőt vagy a gyártó szervizét – a BMS-napló sokat segít a gyors diagnózisban.

Összegzés

A BMS nem kiegészítő, hanem az energiatároló egyik legfontosabb eleme. Ez határozza meg, hogy a névleges kWh-ból mennyit lehet ténylegesen kivenni, milyen kW-tal, és hány évig. A LiFePO4 kémia stabil és biztonságos, de a lapos feszültséggörbe miatt különösen jó állapotbecslést és balanszolást igényel.

A nemzetközi meghibásodási adatok azt mutatják, hogy a kockázat jelentős része a vezérlésben, az integrációban és az üzemeltetésben rejlik – nem a cellában. Vásárláskor ezért ugyanannyi figyelmet érdemes fordítani a BMS képességeire, a kompatibilitásra és az adathozzáférésre, mint a cellakémiára. A cellakémiák összevetéséhez lásd LFP vs. NMC cikkünket.
